無接頭繩圈
執行標準：
安全系數：5
制造材料：鋼絲繩
產品顏色：

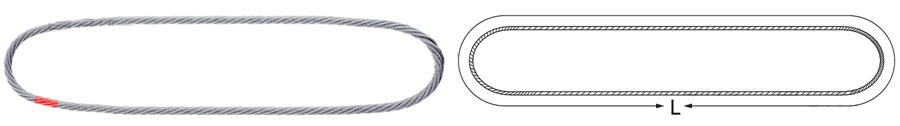

無接頭繩圈
●表中無接頭繩圈子繩采用 b 類、ab 類、麻芯、鋼絲繩公稱抗拉強度 1670MPa 系列鋼絲繩制作.
●可根據要求選用鍍鋅涂油、鍍鋅無油和光面三種鋼絲繩制作無接頭繩圈.
●無接頭繩圈索具所用子繩規格不同，其破斷載荷不同，可根據客戶需求的鋼絲繩結構來計算索具的破斷載荷.
●無接頭繩圈索具的最小破斷力是額定載荷的 5 倍。根據行業要求的不同也可采用其它安全系數，當承載重量被精確計算或測定，提升操作被監控和操縱，動態系數被限定時安全系數可按《鋼絲繩吊索 環索》GB/T30587-2014 執行，即繩圈直徑≤ 60mm 時安全系數取 5，繩圈直徑Φ60 ～ Φ150mm 時安全系數為（6.330.022D），繩圈直徑大于 Φ150mm 時安全系數不得小于 3.
●繩圈周長最短為 50 倍索體直徑.
●吊點部位最小彎曲半徑不得小于 1.5d.
●表中角度為對角腿之間的角度.
●無接頭繩圈長度L根據客戶要求
|
產品型號 |
最小破斷力 |
單只額定載荷 |
雙只額定載荷(KN) |
自重 |
|
|
KN |
KN |
|
|
kg/m |
|
|
0~90° |
90~120° |
||||
|
WJT15 |
125 |
25 |
45 |
35 |
0.67 |
|
WJT18 |
181 |
36 |
65 |
51 |
0.97 |
|
WJT21 |
246 |
49 |
88 |
69 |
1.33 |
|
WJT24 |
321 |
64 |
116 |
90 |
1.72 |
|
WJT27 |
407 |
81 |
147 |
114 |
2.18 |
|
WJT30 |
503 |
101 |
181 |
141 |
2.7 |
|
WJT33 |
608 |
122 |
219 |
170 |
3.27 |
|
WJT36 |
723 |
145 |
260 |
202 |
3.88 |
|
WJT39 |
850 |
170 |
306 |
238 |
4.56 |
|
WJT42 |
985 |
197 |
355 |
276 |
5.29 |
|
WJT48 |
1285 |
257 |
463 |
360 |
6.91 |
|
WJT54 |
1632 |
326 |
588 |
457 |
8.73 |
|
WJT60 |
2009 |
402 |
723 |
563 |
10.76 |
|
WJT66 |
2428 |
486 |
874 |
680 |
13.02 |
|
WJT72 |
2897 |
579 |
1043 |
811 |
15.52 |
|
WJT78 |
3397 |
679 |
1223 |
951 |
18.25 |
|
WJT84 |
3937 |
787 |
1417 |
1102 |
21.13 |
|
WJT90 |
4519 |
904 |
1627 |
1265 |
24.25 |
|
WJT96 |
5141 |
1028 |
1851 |
1439 |
27.6 |
|
WJT102 |
5814 |
1163 |
2093 |
1628 |
31.19 |
|
WJT108 |
6508 |
1302 |
2343 |
1822 |
34.94 |
|
WJT114 |
7252 |
1450 |
2611 |
2031 |
38.99 |
|
WJT120 |
8038 |
1608 |
2894 |
2251 |
43.2 |
|
WJT126 |
8864 |
1773 |
3191 |
2482 |
47.57 |
|
WJT132 |
9731 |
1946 |
3503 |
2725 |
52.25 |
|
WJT138 |
10608 |
2122 |
3819 |
2970 |
57.08 |
|
WJT144 |
11628 |
2326 |
4186 |
3256 |
62.15 |
|
WJT150 |
12546 |
2509 |
4517 |
3513 |
67.45 |
|
WJT156 |
13566 |
2713 |
4884 |
3798 |
72.99 |
|
WJT162 |
14688 |
2938 |
5288 |
4113 |
78.76 |
|
WJT168 |
15708 |
3142 |
5655 |
4398 |
85 |
|
WJT174 |
16932 |
3386 |
6096 |
4741 |
90.46 |
|
WJT180 |
18054 |
3611 |
6499 |
5055 |
97.48 |
|
WJT186 |
18564 |
3713 |
6683 |
5198 |
108.39 |
|
WJT192 |
19788 |
3958 |
7124 |
5541 |
115.41 |
|
WJT198 |
21012 |
4202 |
7564 |
5883 |
122.43 |
|
WJT204 |
22338 |
4468 |
8042 |
6255 |
130.23 |
|
WJT210 |
23664 |
4733 |
8519 |
6626 |
138.02 |
|
WJT216 |
24990 |
4998 |
8996 |
6997 |
145.82 |
|
WJT222 |
26418 |
5284 |
9510 |
7397 |
154.4 |
|
WJT228 |
27846 |
5569 |
10025 |
7797 |
162.98 |
|
WJT234 |
29376 |
5875 |
10575 |
8225 |
171.56 |
|
WJT240 |
30804 |
6161 |
11089 |
8625 |
180.13 |
高性能無接頭繩圈
●與常規無接頭繩圈相比，該類繩圈在同等直徑下，承載噸位更大，并在吊點部位作特殊處理，可延長索具使用壽命.
●表中高性能無接頭繩圈子繩采用 a 類、ab 類、鋼芯、鋼絲繩公稱抗拉強度 1770MPa 系列鋼絲繩制作.
●可根據要求選用鍍鋅涂油、鍍鋅無油和光面三種鋼絲繩制作無接頭繩圈.
●無接頭繩圈索具所用子繩規格不同，其破斷載荷不同，可根據客戶需求的鋼絲繩結構來計算索具的破斷載荷.
●采用更高抗拉強度等級的子繩制作時，繩圈直徑可作相應減小.
●高性能無接頭繩圈索具的最小破斷力是額定載荷的 5 倍。根據行業要求的不同也可采用其它安全系數，當承載重量被精確計算或測定，提升操作被監控和操縱，動態系數被限定時安全系數可按《鋼絲繩吊索 環索》GB/T30587-2014 執行，即繩圈直徑≤ 60mm 時安全系數取 5，繩圈直徑Φ60 ～ Φ150mm 時安全系數為（6.330.022D），繩圈直徑大于 Φ150mm 時安全系數不得小于 3.
●繩圈周長最短為 50 倍索體直徑.
●吊點部位最小彎曲半徑不得小于 1.5d.
●表中角度為對角腿之間的角度.
●無接頭繩圈長度L根據客戶要求
產品型號
直徑
最小破斷力
單只額定載荷
雙只額定載荷(kN)
自重
mm
kN
(kN)
kg/m
0~90°
90~120°
GJT48
48
1642
328
590
459
8.56
GJT54
54
2080
416
748
582
10.8
GJT60
60
2570
514
925
719
13.36
GJT66
66
3111
622
1120
871
16.65
GJT72
72
3702
740
1333
1037
19.81
GJT78
78
4345
869
1564
1217
23.26
GJT84
84
5039
1008
1814
1411
26.97
GJT96
96
6581
1316
2369
1843
35.22
GJT108
108
8330
1666
2999
2332
44.58
GJT120
120
10284
2057
3702
2880
55.03
GJT132
132
12443
2489
4479
3484
66.59
GJT144
144
14808
2962
5331
4146
79.25
GJT156
156
17379
3476
6256
4866
93.01
GJT168
168
20156
4031
7256
5644
107.87
GJT180
180
23138
4628
8330
6479
123.83
GJT192
192
26326
5265
9477
7371
140.89
GJT198
198
27997
5599
10079
7839
149.84
GJT204
204
29719
5944
10699
8321
159.05
GJT210
210
31493
6299
11337
8818
168.55
GJT216
216
32383
6477
11658
9067
177.04
GJT222
222
34207
6841
12315
9578
187.01
GJT228
228
36081
7216
12989
10103
197.25
GJT234
234
38005
7601
13682
10641
207.77
GJT240
240
39979
7996
14392
11194
218.57
GJT246
246
42020
8400
15125
11765
241
GJT252
252
44060
8810
15860
12335
254
GJT258
258
46205
9240
16630
12935
265
GJT264
264
48345
9665
17405
13535
280
GJT270
270
50590
10115
18210
14165
291
GJT276
276
52835
10565
19020
14790
304
GJT282
282
55180
11035
19865
15450
318
GJT288
288
57525
11505
20710
16105
332
GJT 294
294
59975
11995
21590
16790
345
GJT 300
300
62420
12480
22470
17475
359
GJT 306
306
64970
12990
23390
18190
374
GJT312
312
67520
13500
24305
18905
388
GJT318
318
70175
14035
25260
19645
403
GJT324
324
72825
14565
26215
20390
419

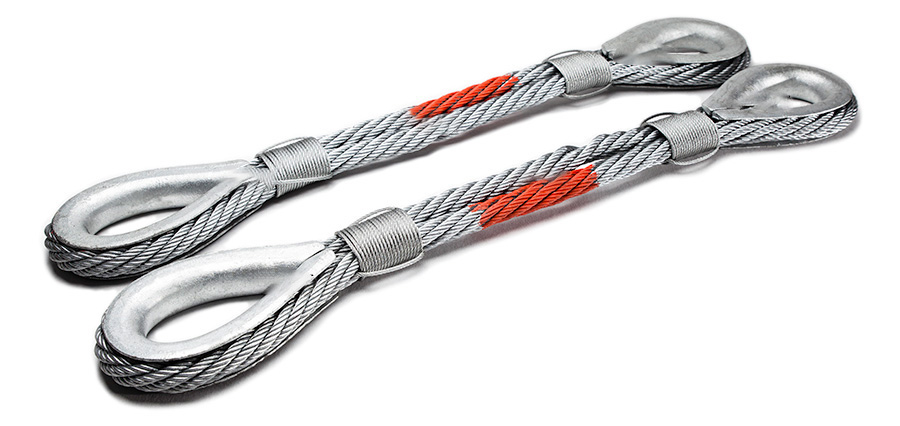

雙扣型無接頭繩圈
●無接頭繩圈鋼絲繩直徑60mm以下可配合索具套環加工成雙扣型無接頭繩圈
●索具套環尺寸符合GB/T 5974.1-2006標準
●強度大于插編鋼絲繩索具和壓制鋼絲繩索具
●比插編鋼絲繩和壓制鋼絲繩索具更加柔軟
●長度按需制作
